Кабель КуППнг(А)-HF, КуГППнг(А)-HF

Назначение:

Кабели с медной жилой с изоляцией из полимерной композиции, не содержащей галогенов, с пониженным дымо- и газовыделением марок КуГППнг(А)-HF и КуППнг(А)-HF применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин,
механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 300/500 В включительно номинальной частотой до 400 Гц.

Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и экспорт.

Кабели применяются для кабельных линий и электропроводок при групповой и одиночной прокладке в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, зрелищных комплексах и спортивных сооружениях.

Кабели не распространяют горение при групповой прокладке по категории А.

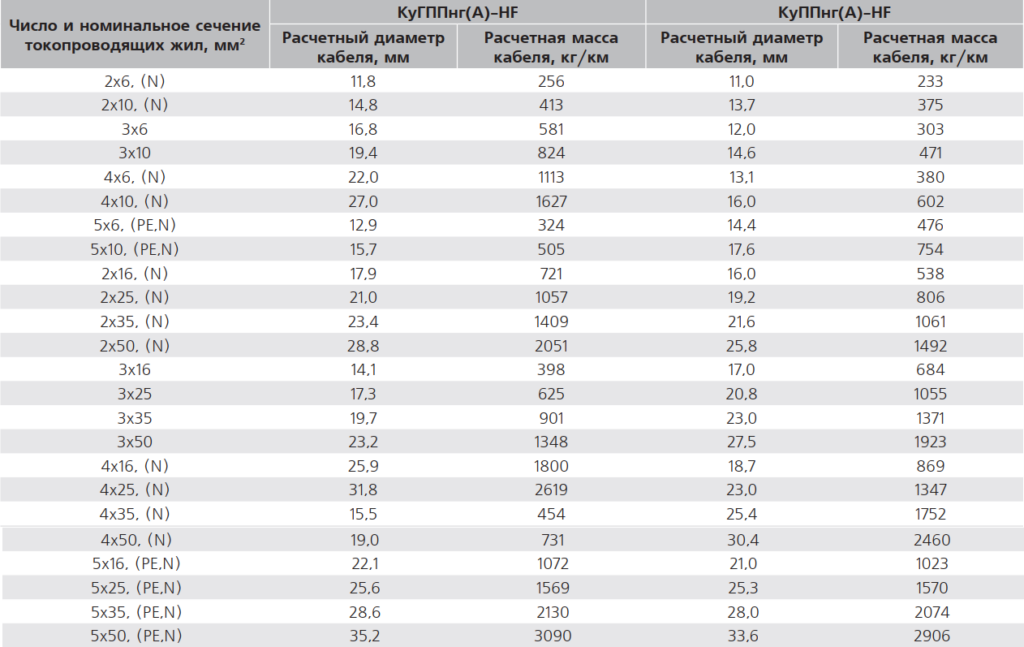

Электрические параметры:

Конструкция:

1. 1.Токопроводящая жила:
   – медная одно- или многопроволочная 1 или 2 класса по ГОСТ 22483 для кабеля марки КуППнг(А)-HF;
   – медная многопроволочная 5 класса по ГОСТ 22483 для кабеля марки КуГППнг(А)-HF.
2. Изоляция – из полимерной композиции, не содержащей галогенов. Сердечник –изолированные жилы, скрученные между собой. Изолированные жилы многожильных кабелей имеют отличительную расцветку.
   Изоляция нулевой жилы синего цвета. Изоляция жилы заземления имеет двухцветную (зелено-желтую) расцветку.
   Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из полимерной композиции.
3. Наружная оболочка – из полимерной композиции, не содержащей галогенов (для кабелей марок КуГППнг(А)-HF, КуППнг(А)-HF.

Технические характеристики и преимущества:

• Вид климатического исполнения: УХЛ, категория размещения 2 по ГОСТ 15150.
• Кабели не распространяют горение при групповой прокладке.
• Дымообразование при горении и тлении кабеля не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
• Значение эквивалентного показателя токсичности продуктов горения кабеля: не более 40 г/м.

Стойкость к внешним факторам:

• Кабели стойкие к пониженной температуре окружающей среды: до -50°С.
• Кабели стойкие к повышенной температуре окружающей среды до +65°С.
• Кабели стойкие к воздействию относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
• Кабели стойкие к изгибам.
• Длительно допустимая температура нагрева жил кабеля при эксплуатации: не более 70°С.
  Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже: -15°С.
• Минимальный радиус изгиба при прокладке не менее:
  – 5 наружных диаметров кабеля для марки КуГППнг(А)-HF;
  – 10 наружных диаметров кабеля для марки КуППнг(А)-HF.
