Кабели предназначены для присоединения экскаваторов и других передвижных машин или электроустановок при открытых и подземных горных работах к электрическим сетям с изолированной нейтралью при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил – 6000 В, вспомогательной – 380 В.

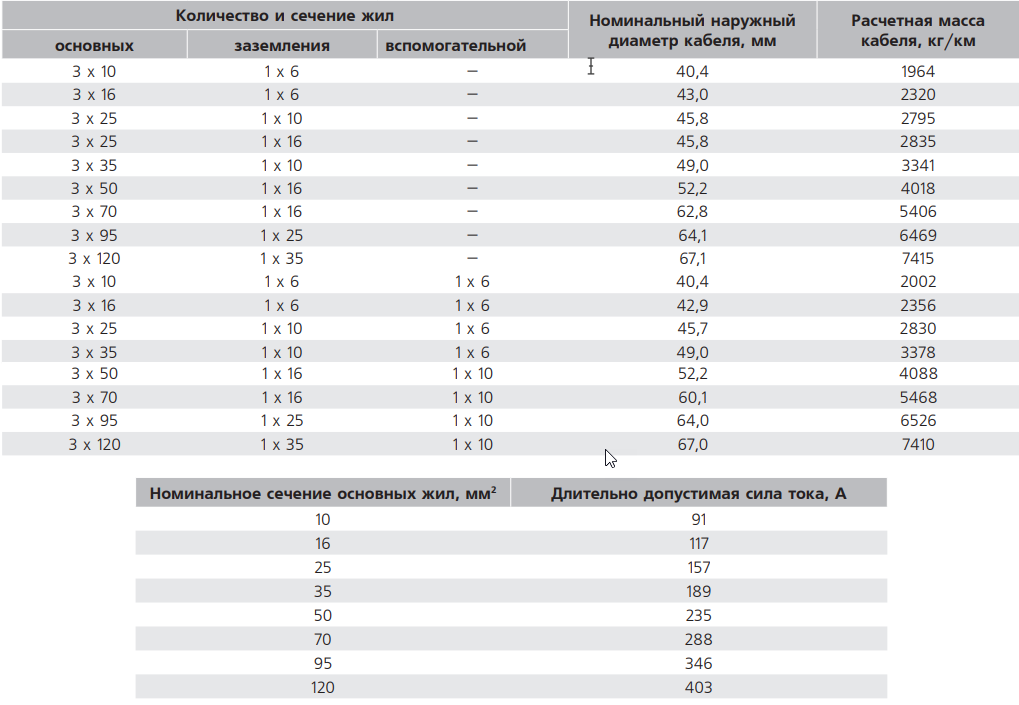

Электрические параметры:
Конструкция:
Токопроводящая жила, скрученная из медных проволок (класс 5).
Полупроводящие экраны из электропроводящей резины типа РЭМ-1.
Изоляция основных жил из резины типа РТИ-1 на основе натурального и бутадиенового каучука.
Жила заземления.
Вспомогательная жила с изоляцией из резины типа РТИ-1 на основе натурального и бутадиенового каучука.
Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков.
Наружная оболочка из резины типа РШН-1, маслостойкой, не распространяющей горение.
Технические характеристики и преимущества:
Наматывание и разматывание на барабан радиусом, кратным 10 наружным диаметрам кабеля: 7000 циклов.
Строительная длина: не менее 200 м.
Номинальное переменное напряжение частотой 50 Гц: – основных жил – 6 000 В; – вспомогательных жил – 380 В.
Испытательное переменное напряжение частотой 50Гц, 5 мин.: – основных жил – 15 000 В; – вспомогательных жил – 2 000 В.
Радиус изгиба кабеля: – при монтаже и прокладке – не менее 6 наружных диаметров; – при намотке и размотке на кабельный барабан – не менее 10 наружных диаметров.
Стойкость к внешним факторам:
Длительно допустимая температура на жиле: не более 75°C.
Температура окружающей среды: от -30°C до +55°C.
Электрическое сопротивление изоляции основных жил при 20°С, не менее 50 Мом/км
Электрическое сопротивление электропроводящих экранов при температуре 20°C: не более 300 МОм.
Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%.
Для присоединения экскаваторов и других передвижных машин или электроустановок при открытых и подземных горных работах к электрическим сетям с изолированной нейтралью
