Кабель КГЭС

Назначение:

Кабель марки КГЭС предназначен для присоединения самоходных вагонов с электрическим приводом к электрическим сетям на номинальное напряжение до 1140 В переменного тока частотой 50 Гц на основных жилах и до 220 В на вспомогательной жиле.

Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля, и тем самым предупреждая возможный взрыв метана в шахтах.

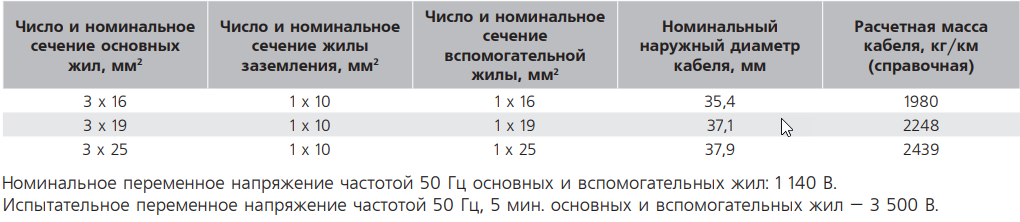

Электрические параметры:

Конструкция:

1. Жила заземления 5-го класса гибкости, из медной проволоки марки ММ, скрученная вокруг синтетической нити.
2. Токопроводящая жила 5-го класса гибкости из медной проволоки марки ММ.
3. Полиэтилентерефталатная пленка по основным и вспомогательным жилам.
4. Изоляция из резины марки РТИ-0 для основных и вспомогательной жил.
5. Электропроводящий экран из резины марки РЭ-2 для основных и вспомогательной жил. Вспомогательная жила имеет ту же конструкцию что и основные жилы, но отличается цветом.
6. Упрочняющий сердечник из полиэфирной нити, покрытый слоем резины типа РШН-1.
7. Внутренняя оболочка из резины РШ-1.
8. Наружная оболочка из резины РШН-1.

Технические характеристики и преимущества:

• Радиус изгиба кабелей: 2,5 наружных диаметров.
• Строительная длина, не менее: 200 м.

Стойкость к внешним факторам:

• Максимальная рабочая температура жилы: 75°С.
• Температура окружающей среды, от -30°C до +55°C.
• Электрическое сопротивление изоляции основных жил при 20°С, не менее: 50 МОм/км.
• Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более: 1,5 кОм.
