Кабель шахтный Линеда КГЭШв 1140В или Lineda® (N)SHCGEU 1140В

Назначение:

Кабели гибкие шахтные Линеда КГЭШв 1140В или Lineda® (N)SHCGEU 1140В не распространяют горение при одиночной прокладке, допустимо использование в шахтах с повышенным уровнем влаги. Применяется для присоединения угольных комбайнов, передвижных машин и механизмов к электрическим сетям при подземных горных работах. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля, и тем самым предупреждая возможный взрыв метана в шахтах.

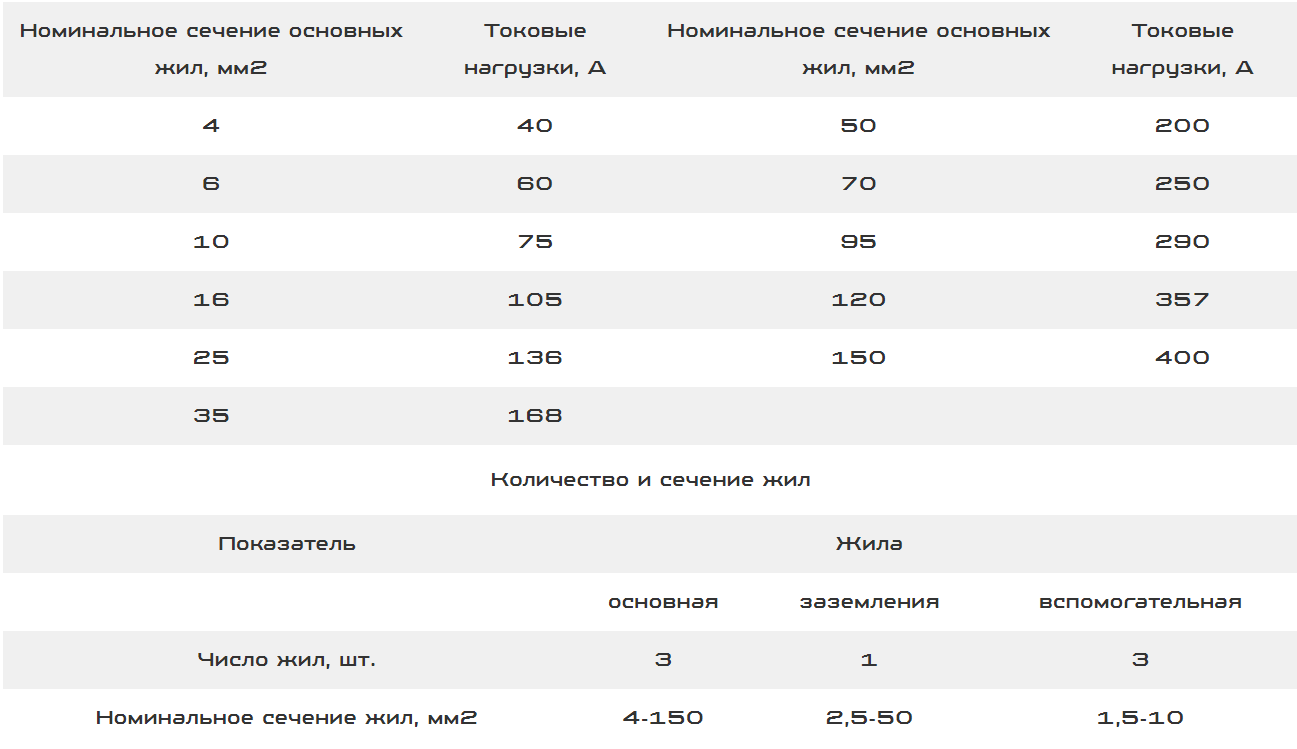

Электрические параметры:

Конструкция:

1. Токопроводящая жила, скрученная из медных проволок, 5-го класса гибкости, соответствующая ГОСТ 22483-2012 (скрутка симметричная стренговая).
2. Изоляция из термопластичной полимерной композиции. Жила заземления – неизолированная, допускается наложение экрана.
3. Индивидуальные экраны основных и вспомогательных жил из электропроводящего компаунда.
4. Вспомогательные жилы скручены в группу из трех жил в оболочке из термопластичной полимерной композиции или пленки ПЭТ.
5. Экранированные основные жилы, группа из трех вспомогательных жил и жила заземления скручены вокруг сердечника, в оболочке из пленки ПЭТ, так же в качестве разделительного слоя перед наложением пленки используется тальк.
6. Внутренняя оболочка из термопластичного материала.
7. Усиленная наружная оболочка из износостойкой полимерной композиции, не распространяющей горение, оранжевого или светло-желтого цвета.

Технические характеристики и преимущества:

• Климатическое исполнение У, категория размещения: 5 по ГОСТ 15150-69.
• Растягивающее усилие кабелей должно быть не более 19,6 Н (2,0 кгс) на 1 мм2 суммарного сечения жил.
• Строительная длина кабелей: не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации кабелей: Стационарная прокладка -30^оС  +55^оС Подвижная эксплуатация -15^оС  +55^оС Монтаж не ниже -15^оС
• Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее 5 наружных диаметров кабеля.
• Не допускается закручивание кабеля на угол более 2 рад на длине 1 м в любую сторону.
• Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц без погружения в воду в течение 5 мин.:
  – для основных жил – 3,5 кВ;
  – для вспомогательных жил – 1,5 кВ.
• Длительно допустимая температура на жиле: не более 75°С.
