Кабель ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF на 0,66 и 1 кВ

Назначение:

Силовые кабели с медными жилами, не распространяющие горение, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов марок ППГнг(А)-HF, ППГЭнг(А)-HF, ПБПнг(А)-HF предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц.

Кабели предназначены для электропроводок в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, а также для кабельных линий цепей питания и контроля электрооборудования атомных
станций (АС), вне гермозоны АС в системах АС классов 3, 4 по НП-001-15.

Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U .

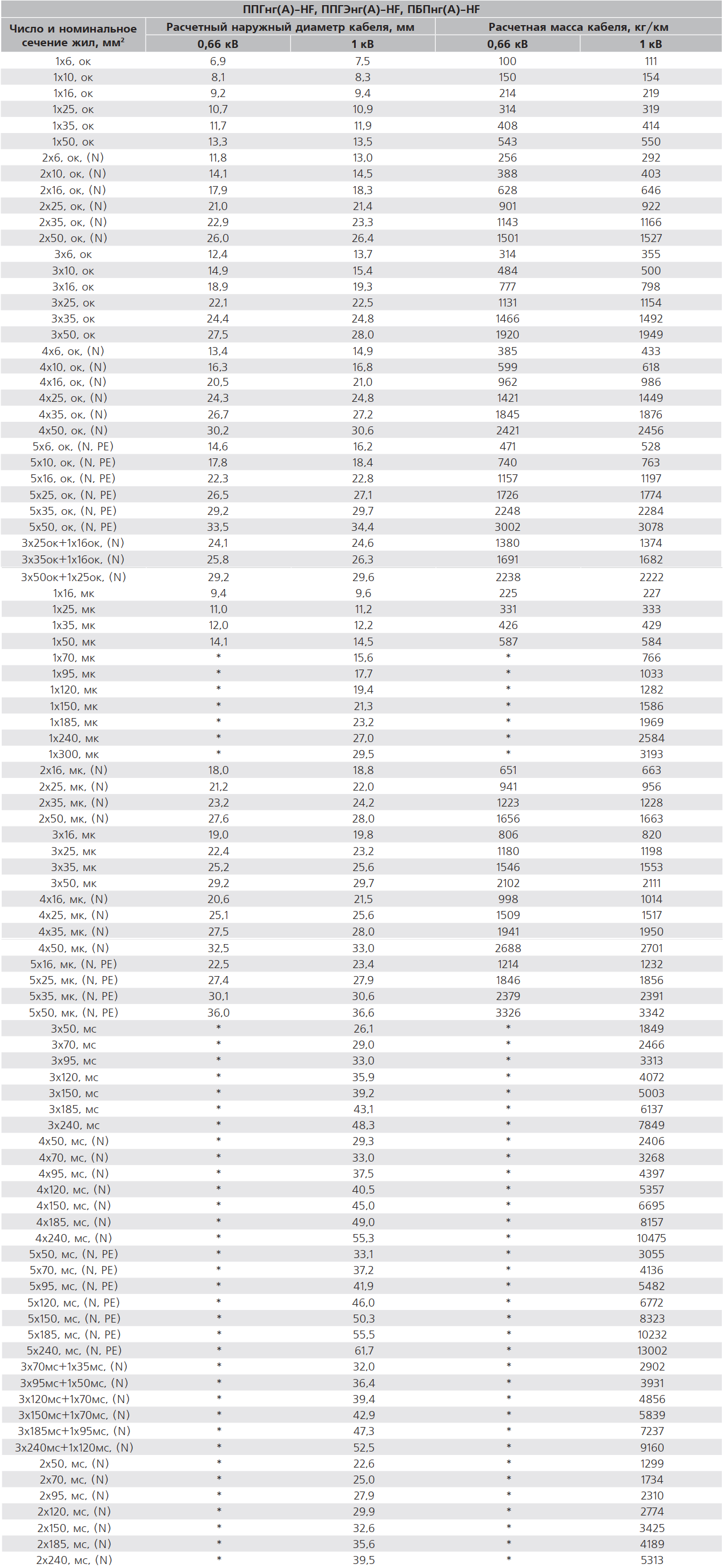

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, соответствует классу 1 или 2 по ГОСТ 22483.
2. Изоляция – из полимерной композиции, не содержащей галогенов.
3. Сердечник – изолированные жилы, скрученные между собой и скрепленные полипропиленовой нитью (для секторных жил). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевой жилы синего цвета. Изоляция жилы заземления имеет двухцветную (зелено-желтую) расцветку.
   Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из полимерной композиции. Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мми более могут иметь одну жилу меньшего сечения (нулевую или заземления).
4. Внутренняя оболочка – из полимерной композиции, не содержащей галогенов, накладывается с заполнением промежутков между изолированными жилами.
5. Наружная оболочка – из полимерной композиции, не содержащей галогенов.
   Для экранированного кабеля марки ППГЭнг(А)-HFповерх внутренней оболочки накладывается экран из медных лент.

Для бронированного кабеля марки ПБПнг(А)-HF поверх внутренней оболочки накладывается броня из двух лент стальных оцинкованных.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1-5, кроме прокладки в почве.
• Кабели не распространяют горение при групповой прокладке.
• Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 40%.
• Значение эквивалентного показателя токсичности продуктов горения кабелей не более 40 г/м.
• Кабели стойкие к воздействию землетрясения интенсивностью до 9 баллов по МSK-64, при уровне установки над нулевой отметкой 60 м. Кабели соответствуют II категории сейсмостойкости по НП-031
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм.
• Минимальный радиус изгиба при прокладке не менее:
  – для одножильных 10 диаметров кабеля;
  – для многожильных 7,5 диаметров кабеля.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
