Кабель ВБШв и ВБШвнг(А) на 0,66 и 1кВ

Кабель ВБШв и ВБШвнг(А) на 0,66 и 1кВ

Назначение:

Кабели марок ВБШв и ВБШвнг(А) предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц или при постоянном напряжении до 1 и 1,5 кВ соответственно. В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Допускается применение кабелей для прокладки в земле (в траншеях).

Кабели могут быть проложены без ограничения разницы уровней по трассе прокладки, в том числе и на вертикальных участках.

Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2U.

Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U

Кабели марки ВБШв предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях). При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Кабели марки ВБШвнг(А) предназначены для групповой прокладки в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях).

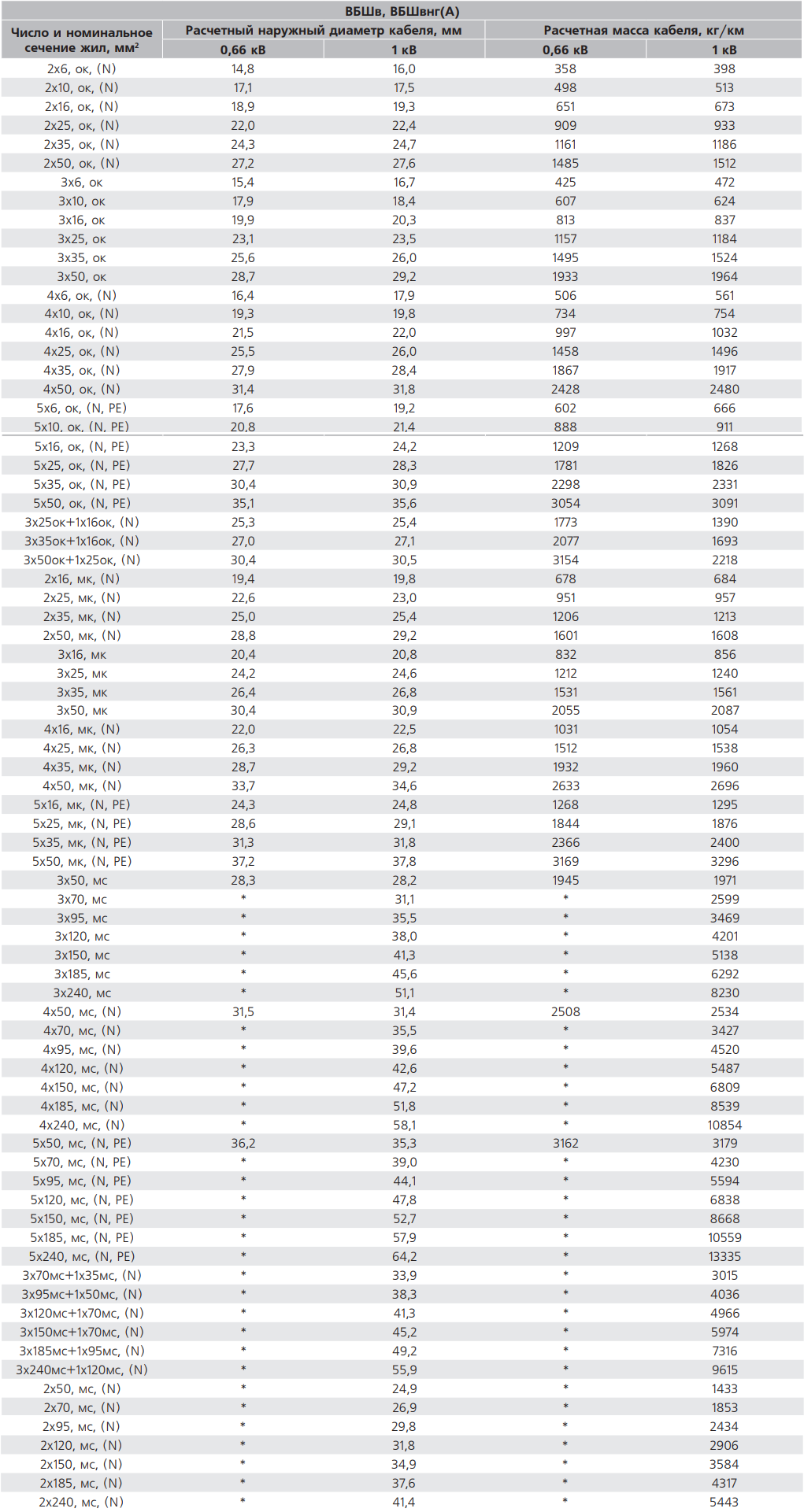

Электрические параметры:

Конструкция:

  1. Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, соответствует классу 1 или 2 по ГОСТ 22483.
  2. Изоляция – из поливинилхлоридного пластиката. Сердечник – изолированные жилы, скрученные между собой и скрепленные полипропиленовой нитью (для секторных жил). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевой жилы синего цвета. Изоляция жилы заземления имеет двухцветную (зелено-желтую) расцветку. Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из поливинилхлоридного пластиката.
  3. Внутренняя оболочка – из поливинилхлоридного пластиката.
  4. Бронепокров из двух стальных оцинкованных лент.
  5. Защитный шланг – из поливинилхлоридного пластиката.

Для кабеля ВБШвнг(А) внутренняя и наружная оболочка – из поливинилхлоридного пластиката пониженной горючести.

Технические характеристики и преимущества:

  • Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1-5.
  • Допустимые усилия притяжении кабеля по трассе прокладки не должны превышать 50 Н/мм .
  • Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
  • Минимальный радиус изгиба при прокладке не менее:
    – для одножильных 10 диаметров кабеля;
    – для многожильных 7,5 диаметров кабеля.

Стойкость к внешним факторам:

  • Кабели марки ВБШв не распространяют горение при одиночной прокладке.
  • Кабели марки ВБШвнг(А) не распространяют горение при групповой прокладке.
  • Диапазон температур эксплуатации: от -50°С до +50°С.
  • Относительная влажность воздуха при температуре до +35°С: до 98%.
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
  • Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
  • Продолжительность короткого замыкания не должна превышать 5 с.
  • Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
  • Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
ВБШВ - для прокладки одиночных кабельных линий в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях)
ВБШвнг(А) - для групповой прокладки в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях).

Каталог продукции

Пожарная безопасность:
Класс марки ВБШв по ГОСТ 31565: О.1.8.2.5.4.
Класс марки ВБШвнг(А) по ГОСТ 31565: П1б.8.2.5.4.
Срок службы кабеля:
30 лет, при соблюдении условий прокладки (монтажа) и эксплуатации.
Гарантийный срок:
5 лет с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
