Кабели ВБВ и ВБВнг(А) на 6 кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, бронированные марок ВБВ, ВБВнг(А) предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ номинальной частотой 50 Гц.

Максимальное напряжение трехфазной сети, для которой предназначается кабель – 7,2 кВ.
Кабель предназначен для прокладки в земле (в траншеях), за исключением пучинистых и просадочных грунтов.

Кабели марки ВБВ предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Кабели марки ВБВнг(А) предназначены для групповой прокладки в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях).
Кабели предназначены для прокладки на трассе без ограничения разности уровней.

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
2. Внутренняя оболочка (для кабелей с круглыми жилами) – из поливинилхлоридного пластиката накладывается с заполнением промежутков между изолированными жилами.
3. Электропроводящий экран в виде обмотки из электропроводящего нетканого полотна.
4. Металлический экран из двух медных лент. Номинальное сечение металлического экрана: 16 для кабелей с сечением жилы (16–120) мм ; 25 мм для кабелей с сечением жилы (150–240) мм .
5. Разделительный слой в виде обмотки полиэтилентерефталатной пленкой.
6. Подушка под броню – из поливинилхлоридного пластиката.
7. Бронепокров из двух стальных оцинкованных лент.
8. Наружная оболочка – из поливинилхлоридного пластиката.

Для кабеля марки ВБВнг(А) внутренняя и наружная оболочка – из поливинилхлоридного пластиката пониженной горючести.

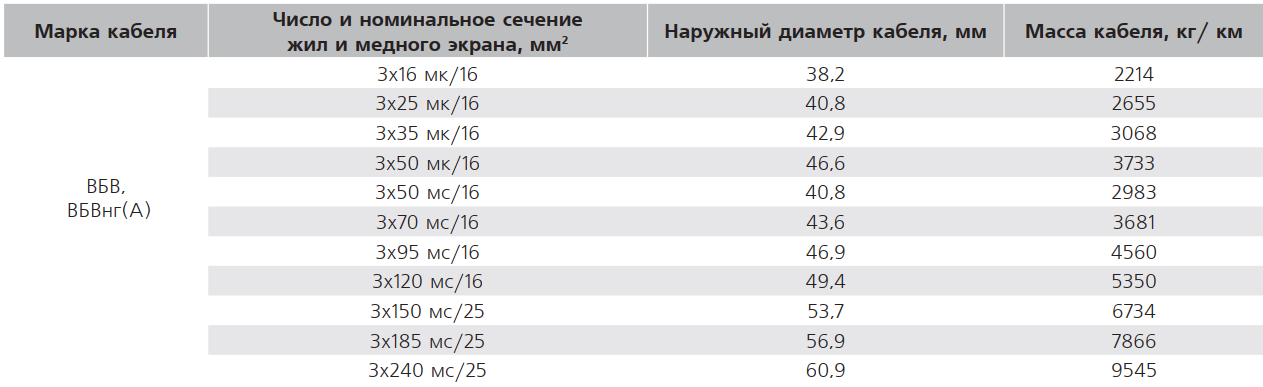

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1 и 5.
• марки ВБВнг(А) не распространяют Кабели марки ВБВ не распространяют горение при одиночной прокладке. Кабели горение при групповой прокладке.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Минимальный радиус изгиба при прокладке: не менее 7,5 наружных диаметров.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +80°С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
