Кабели ВВГ и ВВГнг(А) на 6 кВ

Кабели ВВГ и ВВГнг(А) на 6 кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката марок ВВГ, ВВГнг(А) предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6 кВ номинальной частотой 50 Гц.

Максимальное напряжение трехфазной сети, для которой предназначается кабель – 7,2 кВ.
Кабель предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Кабели марки ВВГнг(А) предназначены для групповой прокладки в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях).
Кабель марки ВВГ предназначен для прокладки на трассе без ограничения разности уровней.

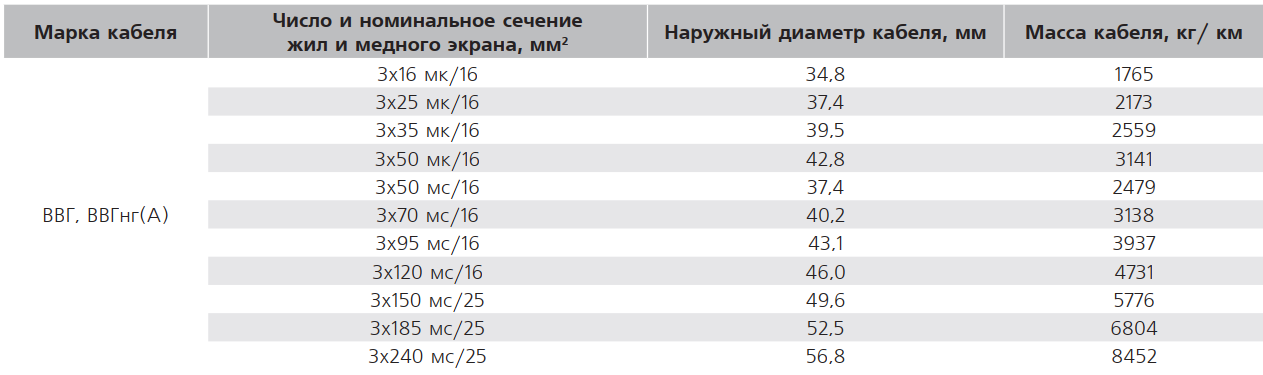

Электрические параметры:

Конструкция:

  1. Токопроводящая жила – медная многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
  2. Изоляция – из поливинилхлоридного пластиката. Сердечник – три изолированные жилы равного сечения, скрученные между собой. Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из поливинилхлоридного пластиката.
  3. Внутренняя оболочка (для кабелей с круглыми жилами) – из поливинилхлоридного пластиката накладывается с заполнением промежутков между изолированными жилами.
  4. Электропроводящий экран в виде обмотки из электропроводящего нетканого полотна.
  5. Металлический экран из двух медных лент. Номинальное сечение металлического экрана: 16 мм для кабелей с сечением жилы (16–120) мм ; 25 ммдля кабелей с сечением жилы (150–240) мм.
  6. Разделительный слой в виде обмотки полиэтилентерефталатной пленкой.
  7. Наружная оболочка – из поливинилхлоридного пластиката.

Для кабеля марки ВВГнг(А) внутренняя и наружная оболочка – из поливинилхлоридного пластиката пониженной горючести

Технические характеристики и преимущества:

  • Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1 и 5.
  • марки ВВГнг(А) не распространяют Кабели марки ВВГ не распространяют горение при одиночной прокладке. Кабели горение при групповой прокладке.
  • Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм.
  • Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
  • Минимальный радиус изгиба при прокладке: не менее 7,5 наружных диаметров.

Стойкость к внешним факторам:

  • Диапазон температур эксплуатации: от -50°С до +50°С.
  • Относительная влажность воздуха при температуре до +35°С: до 98%.
  • Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
  • Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
  • Продолжительность короткого замыкания не должна превышать 5 с.
  • Допустимый нагрев жил кабелей в аварийном режиме: не более +80°С.
  • Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.

Каталог продукции

Пожарная безопасность:
Класс марки ВВГ по ГОСТ 31565: О.1.8.2.5.4
Класс марки ВВГнг(А) по ГОСТ 31565: П1б.8.2.5.4.
Срок службы кабеля:
30 лет, при соблюдении условий транспортировки, хранения, прокладки (монтажа) и эксплуатации.
Гарантийный срок:
5 лет с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
